QT400-15硬轨质量司法鉴定

QT400-15硬轨是一种高强度球墨铸铁制品，主要用于高精度机械设备中，如机床、自动化生产线和精密仪器设备。其特点是具有优良的强度、硬度和耐磨性，同时保持了良好的韧性和机械加工性能。

通过严格的铸造和热处理工艺，QT400-15硬轨能够在高负荷条件下保持稳定的性能和长寿命。

类似产品包括HT250灰铸铁轨道、45号钢硬轨和GCr15轴承钢轨道。HT250灰铸铁轨道具有良好的铸造和加工性能，适用于中等强度的设备；45号钢硬轨经过热处理后具备优良的综合机械性能，常用于高强度和高耐磨的设备部件；GCr15轴承钢轨道以极高的硬度和耐磨性，广泛应用于高精度机械设备和仪器的关键部件。

1、案件介绍

本案例涉及QT400-15硬轨的质量鉴定，该硬轨用于高精度机械设备中。

案件双方为申请方和硬轨供应商，争议焦点在于硬轨的碳硅含量和裂纹问题。

申请方在收到硬轨后发现其硬度未达标，并且存在裂纹，认为硬轨不符合合同约定的质量标准。供应商则认为硬轨符合其内部质量标准，裂纹是由于热处理过程中产生的。

该案件因涉及高精度设备，质量问题可能影响设备性能，具有较高的技术复杂性和法律重要性。

故法院委托江苏鉴创鉴定机构对供应商第二次交付的QT400-15硬轨进行质量鉴定。

2、鉴定目的

明确争议焦点

1、明确第二次交付的QT400-15硬轨是否符合合同约定的材质标准，确定硬轨的碳硅含量是否超标。

2、裂纹是否属于质量问题，产生原因，以及这些问题是否对硬轨的使用性能产生影响。

鉴定标准以国家标准为准，评估结果将为法院判决提供科学依据。

3、鉴定过程

我单位接受委托后，立即组织鉴定专家组，对相关资料进行了详细审查，并拟定《现场勘验通知书》，将鉴定要求及鉴定专家组成员情况通知法院和双方当事人。

鉴创鉴定专家、申请人及被申请人共同前往申请人的现场，对硬轨进行实地勘验，进行了现场勘验和取样，确认硬轨的外观、尺寸和取样位置。并形成《调查笔录单》和《样品清单》以确认案涉硬轨的具体情况。

随后，专家组对样品进行了实验室检测，分析碳硅含量和裂纹情况，并结合资料和标准进行技术分析。

4、鉴定方法

1.资料审查

对《委托加工合同》、《材料试验报告表》等相关资料中的要求和技术标准进行详细审查。

2.现场勘验

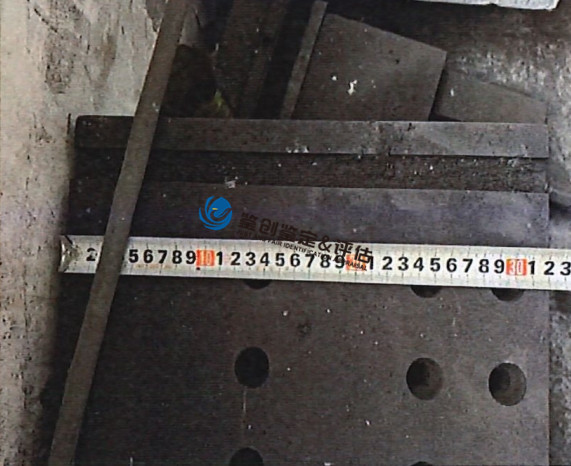

在申请人公司现场对硬轨进行外观检查和尺寸测量，记录取样位置和裂纹情况。

3.数据检测对比

对取样硬轨进行碳硅含量检测，采用标准化实验方法，确保检测结果的准确性。对比合同规定的材质标准和实验检测结果。

4.技术分析

结合检测数据和国家标准，以及现场情况，分析硬轨的质量问题及其产生原因，评估其对使用性能的影响。

5、鉴定意见

碳硅含量

实验室检测结果显示，案涉硬轨样品的碳含量为3.75%，硅含量为2.83%，基本符合《材料试验报告表》中“C:3.5-3.95%，Si:2.0-2.8%”的要求。

国家标准对碳硅含量无明确规定，合同中也未约定碳硅含量要求。

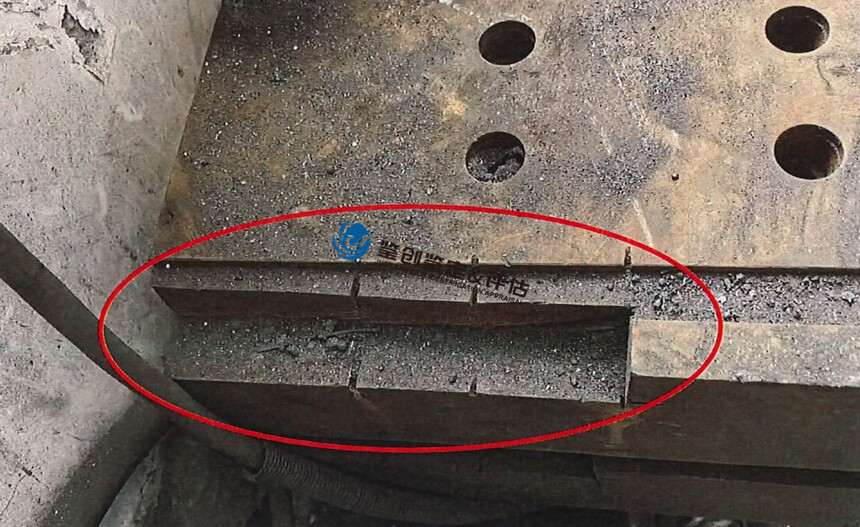

裂纹和金属层脱落

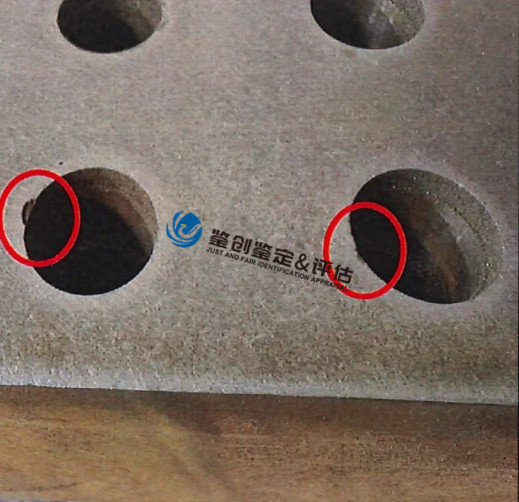

通过现场勘验和技术分析，确认硬轨上的裂纹和金属层脱落主要是由于淬火过程中产生的应力所致。这与预加工孔边缘存在尖角、淬火冷却速度差异以及应力集中有关。

6、案例影响

该案例对类似案件具有重要启示，强调在加工和热处理过程中严格控制工艺参数，避免应力集中导致裂纹。

鉴定结论为法院判决提供了科学依据，明确了质量问题的性质和责任划分。

该案例还对设备制造行业的合同约定提出了更高要求，建议明确关键材料的化学成分和质量标准，以避免在合同履行过程中发生争议。

7、扩展知识

在本案中，涉及的QT400-15硬轨是一种球墨铸铁件，其性能主要由球化率等级决定，而非化学成分。球墨铸铁的淬火工艺对产品质量至关重要，淬火中加热温度和冷却速度直接影响硬度和裂纹的产生。为避免淬火裂纹，建议在设计和加工过程中采取圆角代替尖角、减少应力集中源的方法，并在淬火前预先加工孔边缘，防止因冷却速度差异导致的应力集中和裂纹产生。
