列管冷凝器司法质量鉴定

案例介绍：

本案涉及的是一款列管冷凝器，该设备在化工生产中扮演着至关重要的角色。由于其在生产过程中的不可替代性，一旦出现质量问题，将直接影响到整个生产线的运行效率和产品质量。本案中，申请方与被申请方因定做合同纠纷诉至xxx人民法院，法院为了审理案件的需要，委托我单位对涉案的4号、5号列管冷凝器进行质量鉴定。本案的重要性在于，它不仅关系到双方的经济利益，更涉及到化工设备质量标准的制定和执行，对整个行业具有示范和指导作用。

鉴定目的：

本次鉴定的主要目的是确定涉案列管冷凝器是否存在质量问题，江苏鉴创鉴定机构分析质量问题产生的原因，评估由此造成的损失，并为法院提供科学、客观的鉴定意见，以便法院能够做出公正的判决。

鉴定过程：

鉴定过程包括案情了解、资料审查、现场勘验、样品取样、实验室检测等关键步骤。专家组首先对案件材料进行了详尽的审查，随后组织了现场勘验，对冷凝器的结构、材料、使用环境等进行了全面的检查，并进行了现场取样。样品被送往实验室进行化学成分分析、以及水质检测、断口分析、金相分析、电子显微镜及能谱仪检测等，以确定材料的质量和性能。

部分参考标准：

GB/T 13296-2013《锅炉、热交换器用不锈钢无缝钢管》

TSG DO001-2009《压力管道安全技术监察规程一工业管道》

GB 50235-2010《工业金属管道工程施工规范》

鉴定方法：

化学成分检测：

目的：确定换热管材料的化学成分是否符合相关标准要求，排除材料本身不符合标准导致的质量问题。

方法：依据GB/T11170-2008标准，采用火花放电原子发射光谱法对换热管样品进行化学成分分析。

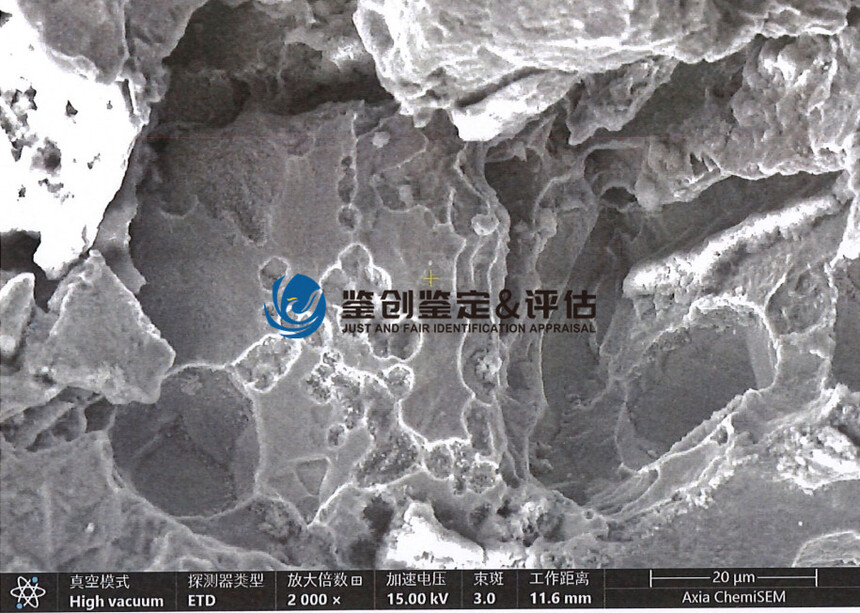

电子显微镜及能谱仪(EDS)分析：

目的：分析换热管表面和裂纹区域的元素分布，识别可能导致腐蚀的元素存在。

方法：使用扫描电子显微镜(SEM)结合能谱仪(EDS)对换热管的表面和裂纹区域进行微观形貌观察和元素定量分析。

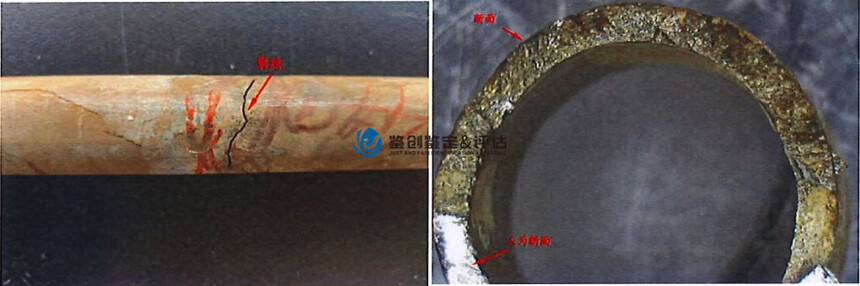

断口分析：

目的：通过观察换热管断口的宏观和微观形貌，分析失效的模式和机制。

方法：采用宏观断口观察和扫描电子显微镜(SEM)对断口进行详细观察，以确定裂纹的起源、扩展路径和断裂特征。

金相分析：

目的：评估换热管的微观组织结构，检查是否存在加工或热处理不当导致的组织缺陷。

方法：利用金相显微镜对换热管的横截面进行抛光、蚀刻，观察其显微组织，分析可能的微观缺陷。

水压试验：

目的：检测换热管的密封性和承压能力，确定是否存在泄漏点。

方法：对换热管进行水压试验，检查在特定压力下是否有泄漏发生。

循环冷却水检测：

目的：分析循环冷却水中的化学成分，确定是否存在加速换热管腐蚀的因素。

方法：对循环冷却水样本进行氯离子和氟离子等化学成分的定量分析，评估水质对换热管腐蚀的潜在影响。

鉴定意见：

1.4号冷凝器换热管短期内泄漏是由应力腐蚀引起开裂，形成原因是壳程内循环冷却水中的氨离子浓度超标构成腐蚀环境，同时少量换热管在加工或安装施工过程中存在足以产生应力腐蚀的拉应力:

2.5号冷凝器换热管泄漏是由缝隙腐蚀造成点蚀穿孔，形成原因是壳程内循环冷却水中的氯离子浓度超标构成腐蚀环境，同时换热管与折流板结合处特定结构间隙引起的缝隙腐蚀造成点蚀穿孔。

案例影响：

本案的鉴定结果对类似案件具有重要的启示作用，强调了在产品质量鉴定中考虑材料特性、使用环境和工艺流程的重要性。鉴定结论在案件判决中的实际作用体现在为法院提供了明确的技术依据，有助于公正、合理地解决纠纷。

扩展知识：

列管冷凝器是一种常见的工业换热设备，其失效分析通常涉及材料学、腐蚀科学和工程学等多个领域。在本案中，通过化学成分分析确认了材料符合标准要求，而EDS分析、断口分析和金相分析等方法则揭示了失效的具体机制。循环冷却水的检测结果则直接关联到了设备的腐蚀问题，为失效原因提供了直接证据。
