化工交换塔质量鉴定案例

交换塔概述

在化工及石油化工行业中，交换塔（或称塔器）是关键的分离设备之一，它主要用于液体与气体的接触交换，以实现物质的分离和精炼。交换塔的性能直接影响到生产过程的效率与产品的质量。常见的交换塔设备包括填料塔、板式塔、催化塔等，其中：

• 填料塔：由填料支撑液体和气体的接触，常用于吸收、蒸馏等过程。其优点包括低的压降和高的处理能力。

• 板式塔：采用多个水平板作为分离单元，适用于液体和气体的多级接触。其主要特点是分离效率高，但对流体的流量要求较高。

• 催化塔：专门用于催化反应的设备，其内填充催化剂以促进化学反应。适用于石油化工中的重整、裂化等过程。

案例介绍

背景

该案例涉及委托人对其厂区内一台交换塔的质量进行鉴定。争议焦点集中在交换塔的多个设计和制造参数是否符合合同规定及技术标准。委托方声称设备的实际运行效果不达标，可能由于制造缺陷或设计偏差引起。

鉴定目的

委托人委托鉴创鉴定机构进行此次产品质量鉴定，主要目的是：

1. 确定交换塔的填料比表面积、填料装填方式、降液孔孔径是否符合设计图纸和技术标准。

2. 分析质量问题产生的原因，以帮助委托人判定是否存在制造或设计缺陷。

3. 评估由于设备质量问题造成的潜在损失，以为后续的赔偿和修复提供依据。

鉴定过程

1. 资料审查

我机构详细审阅了委托人提供的《鉴定委托书》《设备定作合同》《技术协议》《补充协议》及《塔设备制造图纸》HG/T21559.3-2005《不锈钢丝网波纹填料》等相关资料，确保鉴定工作的依据充分、准确。

2. 现场查勘

我机构组织专家团队前往委托人厂区，对案涉交换塔及其附属设备进行了全面细致的现场勘查。专家团队利用精密测量工具，对降液孔孔径进行了随机抽样检测；同时，按照标准流程抽取了不锈钢丝网波纹填料样品，为后续检测做准备。重点检查了以下几个方面：

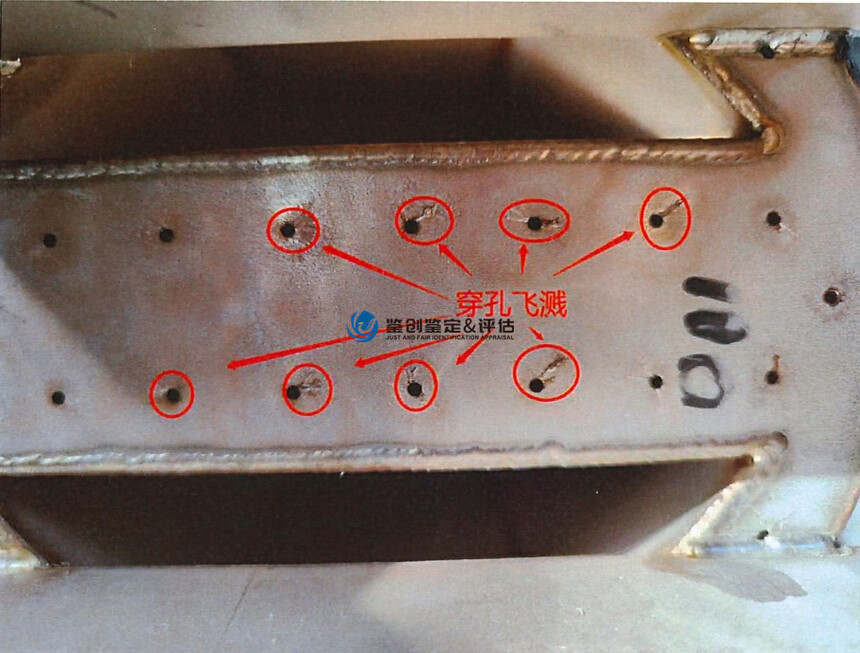

• 降液孔孔径：通过激光切割加工的孔径存在明显偏差，实际孔径大于设计要求。

• 填料装填方式：通过现场拍摄和检查，发现填料的装填方式与设计要求不符。

• 填料比表面积：对填料进行实地测量，并与设计标准进行对比。

3. 检测分析

在实验室中，专家团队依据HG/T21559.3-2005《不锈钢丝网波纹填料》等标准，对样品进行了比表面积、盘高、盘径等参数的精确测量与计算。通过数据对比分析，揭示了设备实际性能与设计要求的差距。

鉴定方法

• 现场勘查法：通过目视检查、测量等手段，对填料装填方式进行实地检查，拍摄填料盘的交叉角度，直接获取设备现状的第一手资料。

• 实验检测法：利用专业仪器对样品进行物理、化学性能检测，对降液孔的孔径进行精确测量，获取精确数据，并将实际尺寸与设计要求进行对比。

• 数据对比法：通过测量填料的比表面积，并与设计图纸上的要求进行对比。将检测结果与合同、图纸及行业标准进行对比分析，评估设备质量。

鉴定意见

专家组基于鉴定标的物现状和可获得有限证据与信息，做出如下推断：

• 孔径测量：交换塔分布器底部降液孔孔径普遍偏大，最大孔径达到Φ2.09mm，不符合《塔设备制造图纸》中标注的Φ1.5mm的基本要求，存在明显的质量缺陷。

• 填料问题：交换塔内不锈钢丝网波纹填料上下相邻层填料盘波纹片交叉角度不统一，非90度十字交叉形式，且填料盘高、盘径及公称比表面积均不符合HG/T21559.3-2005《不锈钢丝网波纹填料》及《塔设备制造图纸》的标准要求。

案例影响

本案例不仅为委托方提供了明确的证据依据和技术支持，有效确定了纠纷细节，更对类似情况的处理提供了有益的借鉴。同时，通过公开透明的鉴定过程，彰显了我机构在产品质量鉴定领域的专业性和权威性，进一步推动了行业标准的执行与提升。

扩展知识

在化工设备质量鉴定中，对于精密部件如交换塔分布器、填料等的检测，需采用高精度测量仪器和标准化检测方法，确保数据的准确性和可靠性。同时，鉴定人员还需具备深厚的专业知识和丰富的实践经验，能够准确识别设备存在的潜在问题，并提出切实可行的解决方案。通过本案例的介绍，希望能够对相关领域的技术人员和法律从业者提供有益的参考和借鉴。
